Високопрецизна интелигентна електронна везна с точност до милиграми

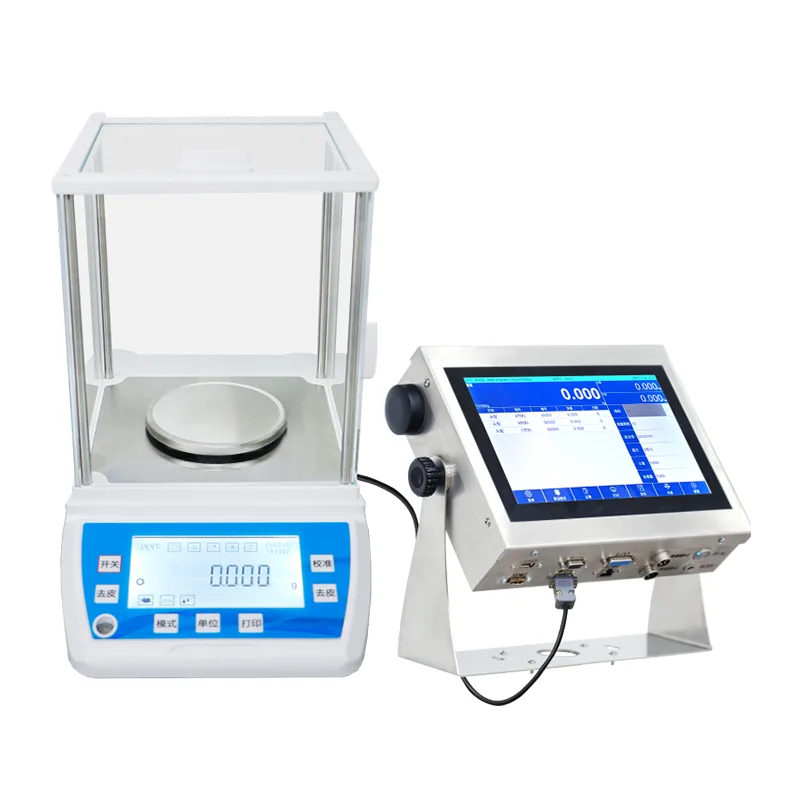

Високопрецизната интелигентна електронна везна (серия JDT-A35) е лабораторен теглилен уред, произведен от Jiangsu Jutian Weighing Equipment Co., Ltd. Той е предназначен за приложения, изискващи разделителна способност в милиграм или под милиграм, включително аналитична химия, фармацевтична формулировка, изследване на материали и прецизен контрол на качеството. Инструментът използва сензорна технология за компенсиране на електромагнитната сила (EMFC) за постигане на бърза стабилизация и висока повторяемост при контролирани лабораторни условия.

За разлика от индустриалните платформени везни или контролните везни, предназначени за използване в производствена линия, тази везна е предназначена за настолна работа в среди, където температурата, влажността и въздушните течения могат да се управляват, за да се запази точността на измерването. Всяка единица се калибрира преди изпращане, а вътрешният механизъм за калибриране (където е оборудван) позволява рутинна проверка на точността без външни тежести.

Спецификации на модела

Бележки относно метрологичните спецификации:Класове на точност I и II са определени от OIML R76. Четимост (d) е най-малкото увеличение на дисплея. Стойностите за повторяемост и линейност представляват типична производителност при контролирани лабораторни условия (стабилна температура, минимални въздушни течения, нивелиран монтаж). Действителната производителност зависи от работната среда и техниката на оператора. Размерите на тавата и капацитетът за претегляне могат да бъдат конфигурирани според изискванията на приложението.

Jiangsu Jutian Weighing Equipment Co., Ltd. притежава сертификат ISO9001 и CE сертификат за своите продукти. Центърът за научноизследователска и развойна дейност 919 на компанията разработва уреди за претегляне и вградени системи с 68 национални патента и 20 авторски права върху софтуер. Производството се извършва съгласно стандартизирани процедури за контрол на качеството, обхващащи инспекция на компоненти, сглобяване и калибриране.

Сензорна технология и принцип на измерване

Везната използва динамометрична клетка за компенсиране на електромагнитната сила (EMFC). В този дизайн силата на тежестта на пробата върху съда се балансира от електромагнитна сила, генерирана от намотка в постоянно магнитно поле. Токът, необходим за поддържане на равновесие, е пропорционален на приложената маса. Този принцип предлага няколко характеристики, свързани с претеглянето с висока разделителна способност:

Бърза стабилизация:Системата за обратна връзка със затворен цикъл задвижва везната към равновесие за част от секундата след зареждането, което позволява ефективен работен процес при повтарящи се задачи за претегляне.
Нисък дрейф:В сравнение с тензометричните динамометрични клетки, EMFC сензорите показват по-нисък дългосрочен дрейф на нулата при стабилни температурни условия, намалявайки честотата на повторно калибриране по време на продължителна употреба.
Възможност за вътрешно калибриране:Избрани модели включват вградено тегло за калибриране и моторизиран механизъм. Процедурата за калибриране се стартира чрез интерфейса на сензорния екран и завършва в рамките на кратък цикъл без външни тежести.

Корпусът на везната и кантарът за везни са изработени от неръждаема стомана 304, избрана за устойчивост на корозия и лесна за почистване. Дисплеят е 10-инчов HD капацитивен сензорен екран (резолюция 1024 × 768), управляван от базирана на Android система за обработка (RK3288W четириядрен Cortex-A17, 2G RAM, 8G памет), която управлява потребителския интерфейс, съхранението на данни и комуникационните функции.

Функции за измерване и свързване на данни

Везната поддържа множество режими на претегляне и приложни функции, достъпни чрез интерфейса на сензорния екран: стандартно претегляне, броене на части, претегляне в проценти, определяне на плътността (с помощта на допълнителен комплект за плътност) и контролно претегляне с аларма за горна/долна граница. Преобразуването на единици обхваща mg, g, ct, oz, lb, gn, ozt и режим на броене на парчета.

Интерфейсите за комуникация на данни включват два USB порта, два RS232 серийни порта, един RJ45 Ethernet порт и един I/O изход като стандарт. Допълнителните модули добавят Wi-Fi, Bluetooth, HDMI изход и 4G IoT свързаност. Могат да бъдат свързани външни устройства като принтери, скенери за баркодове, алармени индикатори и отдалечени дисплеи. Данните за теглото могат да се предават към компютър или LIMS (система за управление на лабораторна информация) чрез серийна или мрежова връзка.

Изисквания за монтаж и околна среда

За да се постигнат посочените спецификации за точност, везната трябва да се монтира на стабилна маса без вибрации на място с контролирана температура и минимално движение на въздуха. Работният температурен диапазон е от -10°C до 40°C, с относителна влажност под 90% (без кондензация). Необходим е период на загряване от 30 до 120 минути след включване преди калибриране и измерване, което позволява на вътрешната електроника да достигне термично равновесие.

Захранването се осъществява чрез AC 100-240V адаптер (DC 12V, 1000mA изход). Балансът трябва да се нивелира с помощта на регулируемите крачета и вградения индикатор за ниво преди употреба. Препоръчва се годишно повторно калибриране със сертифицирани теглилки за съответствие с лабораторните системи за качество.

Типични среди за приложения

ЧЗВ (Често задавани въпроси)

Каква е разликата между клас на точност I и клас II за тази везна?
Клас на точност I (специална точност) и клас II (висока точност) се определят от OIML R76 въз основа на скалното деление за проверка (e) и броя на деленията на скалата (n). Инструментите от клас I имат по-малък интервал на проверка спрямо капацитета. На практика моделите от клас I в серията JDT-A35 са подходящи за приложения, където се изисква най-висока метрологична увереност, като аналитичната химия. Моделите от клас II отговарят на изискванията за рутинен фармацевтичен и промишлен контрол на качеството.

Кога трябва да се използва вътрешно калибриране спрямо външно калибриране?
Вътрешното калибриране използва вградено референтно тегло и е удобно за ежедневна проверка на точността без външни тежести. Задейства се чрез менюто на сензорния екран и завършва автоматично. Външното калибриране използва сертифицирана тежест за калибриране, поставена върху тигана от оператора, и се препоръчва за официални записи на калибриране, периодична проверка според SOP на лабораторията или когато вътрешното тегло изисква кръстосана проверка.

Какви фактори на околната среда влияят върху точността на измерване на ниво милиграм?
Температурните колебания, въздушните течения, вибрациите и статичното електричество са основните фактори на околната среда, които влияят върху четимостта на субграмите. Везната трябва да се постави на специална маса за теглене, далеч от прозорци, врати и вентилационни отвори за ОВК. Може да са необходими антистатични мерки (йонизатор, заземяване) за непроводими проби. В моделите с четивност от 0,0001 g е интегрирана херметична капачка.

Може ли везната да комуникира със система за управление на лабораторна информация?
да Стандартните интерфейси RS232, USB и Ethernet поддържат извеждане на данни към LIMS, ELN или базиран на компютър софтуер за събиране на данни. Данните за теглото могат да се предават в реално време или да се извличат от вътрешна памет. Подробностите за комуникационния протокол са предоставени в документацията на продукта, за да подпомогнат интегрирането от екипа за ИТ или лабораторна автоматизация на клиента.

Каква поддръжка е необходима, за да се поддържа точността във времето?
Поддържайте съда на везната и корпуса чисти, без прах и химически остатъци. Проверявайте калибрирането на интервали, определени от вашата лабораторна система за качество - вътрешното калибриране може да се извършва ежедневно, външното калибриране - месечно или тримесечно. Годишното професионално обслужване, включително проверка на EMFC сензора и подмяна на износващите се компоненти, ако е необходимо, спомага за поддържане на дългосрочна надеждност на измерването.
