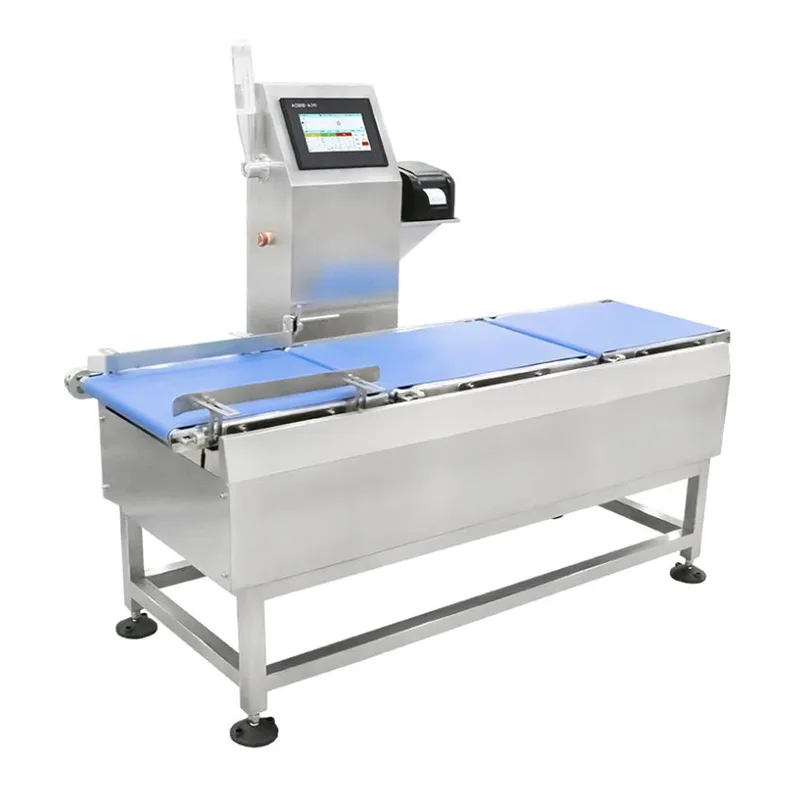

Интелигентна високоскоростна контролна везна

Интелигентната високоскоростна контролна везна е компактна вградена система за претегляне, разработена от Jiangsu Jutian Weighing Equipment Co., Ltd. за динамична проверка на теглото на малки, леки опаковани продукти. Той е проектиран да работи при висока производителност на производствени линии, където теглото на отделните продукти варира от няколко грама до няколко килограма и където артикулите извън допустимите граници трябва да бъдат идентифицирани и отстранени, без да се прекъсва цикълът на линията.

Оборудването улавя показанията на теглото по време на транспортиране на конвейера, обработва всяко измерване чрез верига за цифрово филтриране и задейства пневматичен или механичен механизъм за отхвърляне на несъответстващи елементи. Всички събития на претегляне се маркират с време и се регистрират за проследимост.

Технически спецификации

Бележки за ефективността:Точността и производителността се влияят от размерите на продукта, опаковъчния материал и стабилността на линията. Спецификациите по-горе се основават на контролирани фабрични тестове с представителни продукти. Пускането в експлоатация на място потвърждава действителната производителност при производствени условия.

Jiangsu Jutian Weighing Equipment Co., Ltd. е сертифицирана по ISO9001. Центърът за научноизследователска и развойна дейност 919 на компанията е разработил 68 национални патента и 20 софтуерни авторски права, свързани с измервателни уреди, динамични алгоритми и автоматизирани системи за контролно претегляне. Продуктите са CE сертифицирани и се произвеждат в две производствени съоръжения.

Системна архитектура и ключови компоненти

Контролната везна се състои от три интегрирани секции: захранващ конвейер, зона за претегляне и изходящо захранване със станция за отхвърляне. Захранващият конвейер разпределя и ускорява продуктите до стабилна скорост, преди да влязат в зоната за претегляне. Конвейерът за претегляне е монтиран върху тензодатчик, механично изолиран от задвижващите секции. Фотоелектрически сензор открива влизането на продукта и задейства последователността за улавяне на теглото. След претегляне продуктите преминават към изходящото захранващо устройство, където пневматичен тласкач отклонява несъответстващите артикули в контейнер за брак или отделен конвейер. Задействането на тласкача се синхронизира с помощта на проследената позиция на продукта, за да се осигури прецизно изхвърляне.

Датчиците за натоварване са избрани за целевия диапазон на теглото и изискванията за разделителна способност. Контролерът със сензорен екран съхранява специфични за продукта параметри - целево тегло, горни/долни граници, скорост на конвейера и забавяне на отхвърлянето - и показва производствени статистики в реално време, включително скорост на преминаване, брой на отхвърляния и хистограма на разпределение на теглото.

Обработка на данни и комуникация в реално време

Сигналите за теглото се вземат проби с висока честота и се обработват от алгоритъм за цифрово филтриране, който компенсира механичните вибрации и шума от колана. Обработената стойност на теглото се сравнява със съхранените граници на толеранс. Решението на системата (успешен/неуспешен) и измереното тегло се предават на изходния контролер за изпълнение на сортирането.

Всички записи на теглото са маркирани с време и могат да бъдат експортирани чрез USB в CSV формат. Комуникационните интерфейси (Ethernet, RS232, RS485) поддържат интеграция на данни с MES, SCADA или ERP платформи. Системата може да бъде конфигурирана да извежда данни непрекъснато, при поискване или след всеки цикъл на проверка въз основа на изискванията на хост системата.

Калибриране и рутинна поддръжка

Калибрирането се извършва чрез интерфейса на сензорния екран с помощта на сертифицирани тестови тежести. Налични са както едноточкови, така и многоточкови процедури за калибриране. Насочваната процедура минимизира грешките на оператора и не изисква разглобяване.

График за рутинна поддръжка:
Ежедневно:Почистете платформата за претегляне и повърхността на транспортната лента; проверете кабелните връзки на сензора.
Седмично:Проверете напрежението и подравняването на конвейерната лента; проверете налягането в пневматичната система (0,6–0,8 MPa) и функцията на задвижващия механизъм.
Месечно:Извършете проверка на точността със сертифицирани теглилки; инспектирайте и смажете конвейерните лагери.
Отстраняване на често срещани проблеми:Отклонението на теглото може да показва претоварване на сензора или повредена динамометрична клетка; повредата при отхвърляне често е свързана със спад на налягането на въздуха или неправилно подравнен тласкач. Резервните части за обичайните елементи на износване (ремъци, филтри, сензори) се поддържат в инвентара за бърза подмяна.

Типични продукти и сценарии за проверка

ЧЗВ (Често задавани въпроси)

Какво е минималното тегло на продукта, което системата може надеждно да провери?
Посоченият диапазон на претегляне започва от 5 g. Надеждната динамична проверка на много леки продукти зависи от формата на продукта, центъра на тежестта и скоростта на конвейера. Продукти под 5 g могат да бъдат оценени за всеки отделен случай по време на инженерния преглед.

Как пневматичният механизъм за отхвърляне осигурява прецизно отстраняване, без да поврежда съседните продукти?
Времето за отхвърляне се основава на скоростта на конвейера и проследяването на позицията на продукта от фотоелектричния сензор. Контролерът изчислява точния момент, в който несъответстващият продукт достигне тласкача и активира пневматичния цилиндър за определен ход. Разстоянието между продуктите трябва да е достатъчно, за да може тласкачът да се прибере, преди да пристигне следващият продукт. Минималното разстояние се определя по време на конфигурацията на системата.

Как се поддържа точността при висока производителност?
Алгоритмите за цифрово филтриране извличат стабилна стойност на теглото от късия прозорец за измерване, достъпен при висока скорост. Механичната изолация на транспортьора за претегляне намалява предаването на вибрации. За много високоскоростни приложения компромисът между пропускателна способност и точност се обсъжда по време на спецификацията на системата, а постижимата точност се потвърждава чрез динамично тестване с образци на клиентски продукти.

Може ли контролната везна да обработва продукти, които не са стабилно плоски на дъното?
Продукти с неравни или гъвкави основи могат да проявят повишена вариация на теглото по време на динамично претегляне. Персонализирани материали за колани, направляващи релси или специфични за продукта носачи могат да се считат за стабилизиране на артикулите по време на транспортиране. Продуктовите проби обикновено се тестват по време на инженерната фаза, за да се определи дали е необходимо допълнително закрепване.

Каква е процедурата за превключване между различните продукти?
Параметрите на продукта - целево тегло, граници на толеранс, скорост на конвейера и настройки за отхвърляне - се съхраняват като наименувани предварително зададени настройки в сензорния контролер. Операторът избира желания продукт от менюто, като всички параметри се зареждат автоматично. Не са необходими механични настройки за продукти в рамките на същия размер и клас тегло. Препоръчва се проверка на калибриране с еталонно тегло след смяна.
